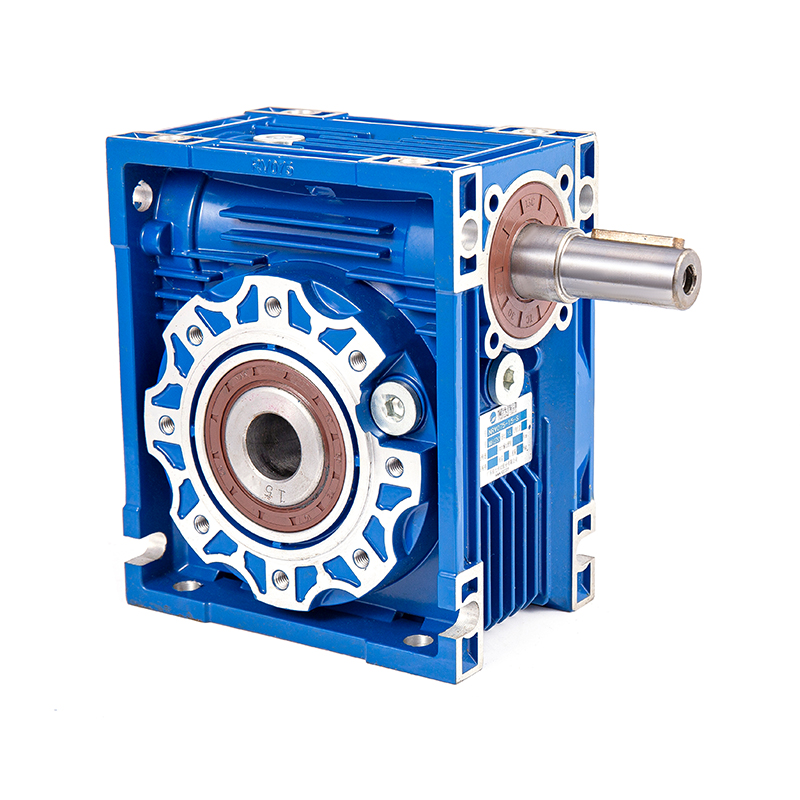

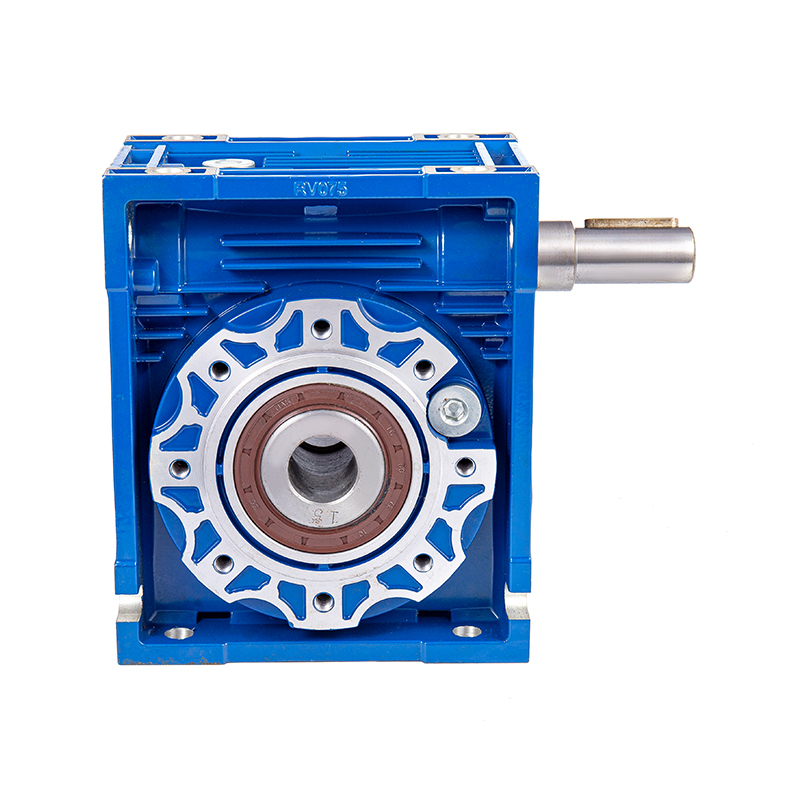

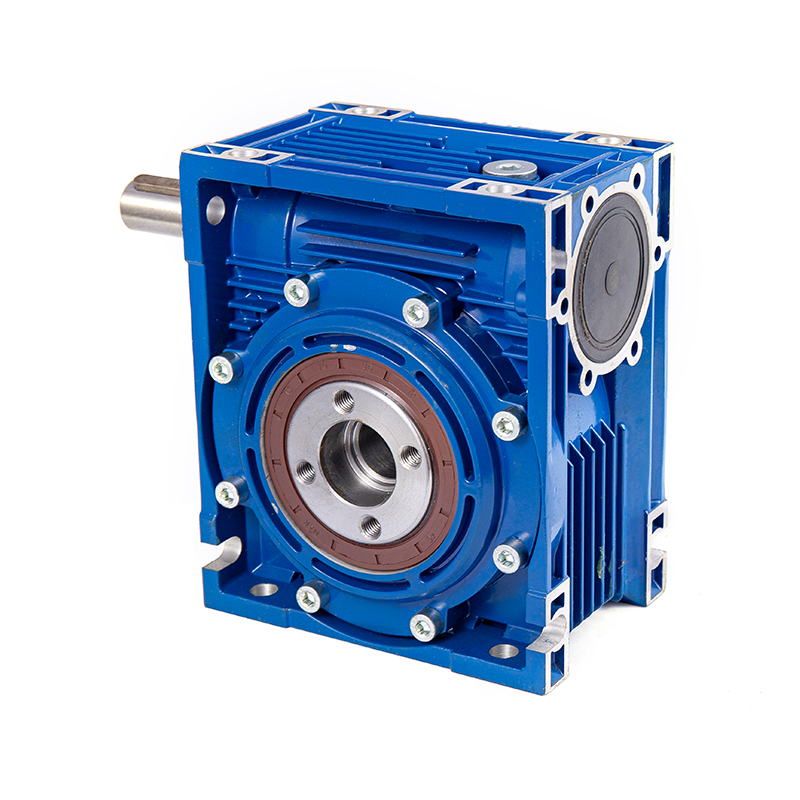

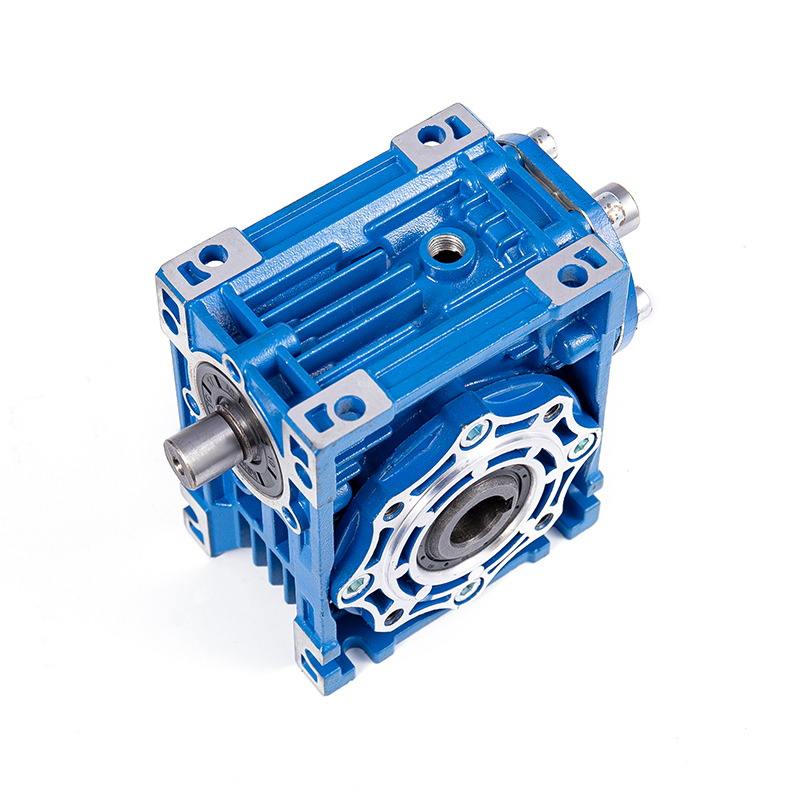

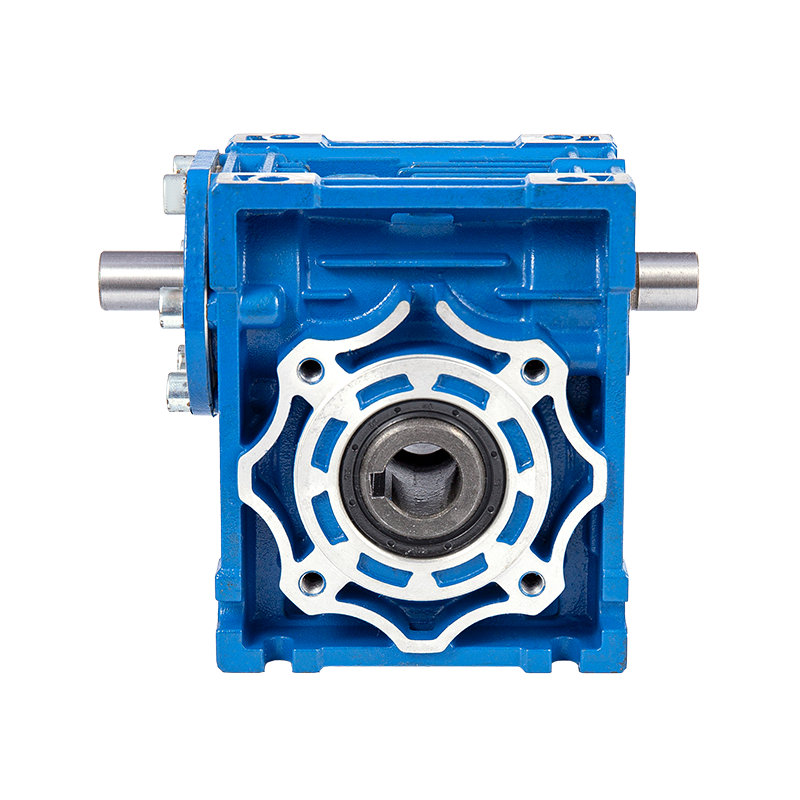

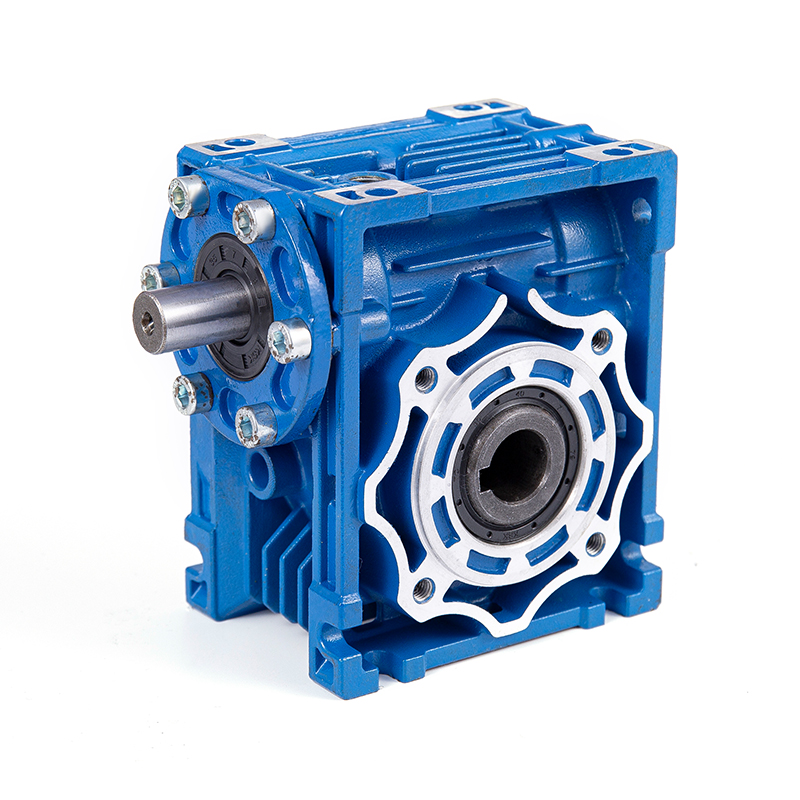

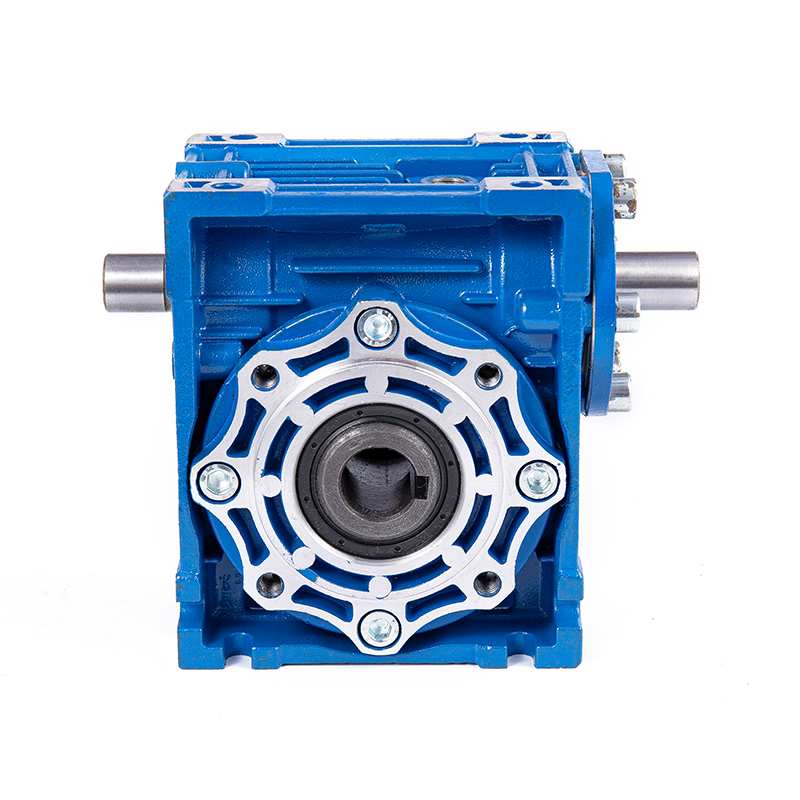

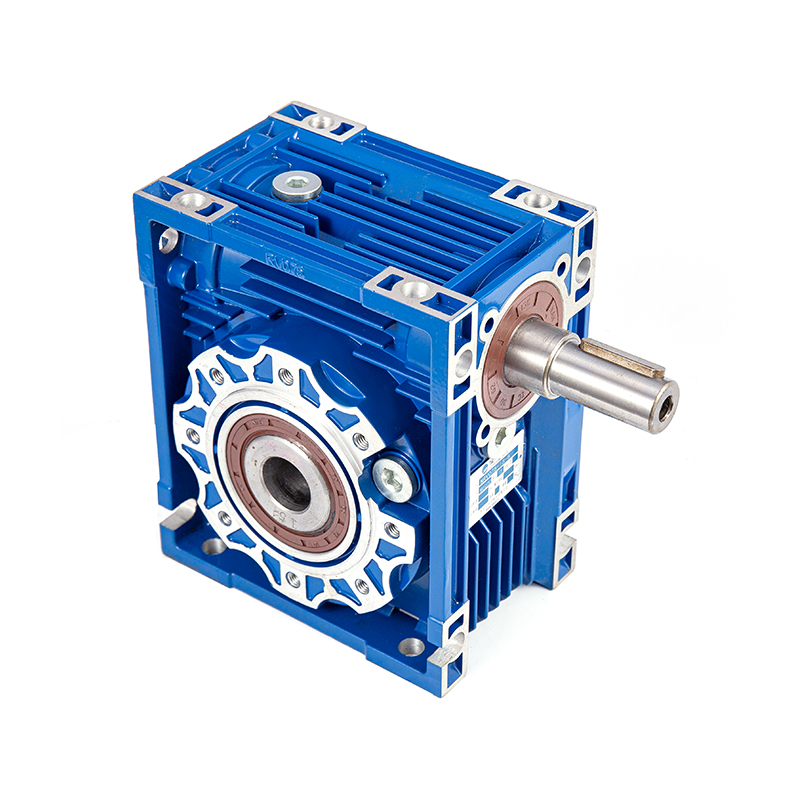

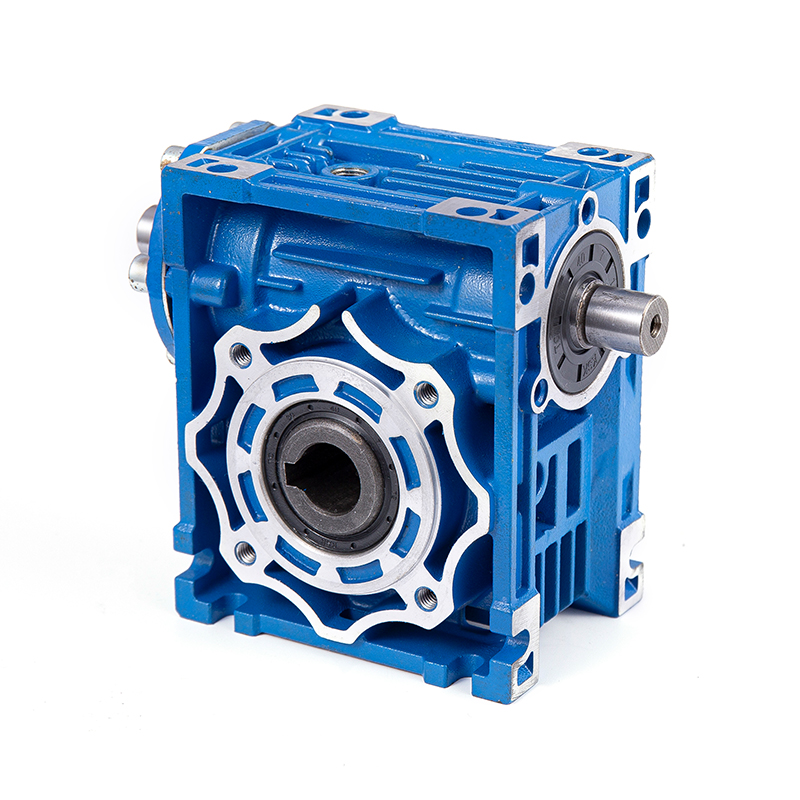

NRV-kierukkavaihteen nopeudenrajoitin

Energiatehokkuus ja kestävyys: NRV-kierukkavaihteiston supistimen suorituskyky raskaassa kuormituksessa

1. Raskaiden kuormitusolosuhteiden ydinhaasteet alennusmoottoreille
Suuri vääntömomentti ja iskukuorma: Välittömät kuormitusominaisuudet kaivostoiminnassa, metallurgiassa, satamakoneissa ja muissa skenaarioissa.
Jatkuvan käytön lämmitysongelma: Kierukkavaihteen kitkan aiheuttaman lämpötilan nousun vaikutus voiteluun ja materiaaleihin.
Kulumisen ja väsymisen kesto: Yleiset vikatilat, kuten hampaiden pinnan kuluminen ja laakerin vika.

2. Energiatehokkuuden optimoinnin suunnittelu NRV-kierukkavaihteen nopeudenrajoittimet
Erittäin tarkka matoprosessi: Hammaspyörän hiontatekniikkaa käytetään kitkahäviön vähentämiseen ja voimansiirron tehokkuuden parantamiseen (jopa yli 90 %).
Erikoisvoiteluratkaisu: Korkean lämpötilan synteettinen voiteluaine tai rasvavoitelu lämmönvaimennusten vähentämiseksi.
Kevyt ja lämpöä haihduttava rakenne: Laatikon lämmönpoistoriparakenne tai pakkojäähdytysvaihtoehto.

3. Keskeiset tekniikat parantamaan kestävyyttä
Materiaalivalinta: Kierukka on karkaistu seosteräksellä ja kierukkapyörässä on käytetty kulutusta kestävää tinapronssia (ZCuSn10Pb1).
Tiivistys- ja korroosiosuojaus: IP65 suojaustaso ja erikoispinnoite kosteisiin tai pölyisiin ympäristöihin.
Kuormitustestitiedot: MTBF-tapausten (vikojen välinen keskimääräinen aika) vertailu normaaleissa työolosuhteissa ja raskaissa kuormissa.

4. Teollisuuden sovellustapaukset
Sementtiteollisuus: Raakatehtaan käyttöjärjestelmän pitkäaikainen vakaus.
Nostolaitteet: Luotettavuuden tarkistus toistuvissa käynnistys-pysäytys- ja vaihtelevissa kuormitusolosuhteissa.
Teräsvalssaamo: Väsymistä estävä suorituskyky korkeassa lämpötilassa.

5. Kunnossapitosuositukset ja energiatehokkuuden kompromissit
Säännölliset tarkastuskohdat: öljylikaisuus, hampaiden pinnan kulumisjäljet.
Tasapaino energiatehokkuuden ja kustannusten välillä: alkuinvestointi vs. pitkän aikavälin energiansäästöhyöty (kuten vertailu vaihteiston vähentäjiin).

Huolto ja vianetsintä: tärkeimmät käytännöt pidentää NRV-kierukkavaihteiden käyttöikää

1. Päivittäisen huollon pääkohdat
Voitelun hallinta
Tarkista säännöllisesti öljyn taso ja öljyn laatu (likaantuminen, hapettuminen, veden sekoittuminen).
Valitse sopiva voiteluaine (mineraaliöljy, synteettinen öljy tai rasva) työolosuhteiden mukaan. Korkean lämpötilan kestävää rasvaa tulee käyttää korkeissa lämpötiloissa.
Vaihda öljy ensimmäisen 500 käyttötunnin jälkeen ja sen jälkeen 4000-5000 käyttötunnin välein tai vuosittain (työolosuhteista riippuen).

Kiristys- ja tiivistystarkastus
Tarkista, ovatko pultit ja laippaliitokset löysällä, jotta vältytään tärinästä aiheutuvilta rakenteellisilta vaurioilta.
Vaihda tiivisteet (kuten öljytiivisteet ja O-renkaat) ajoissa, kun ne ovat vanhentuneet tai vuotavat pölyn/veden tunkeutumisen välttämiseksi.

Lämpötilan ja tärinän valvonta
Käytä infrapunalämpömittareita laakerien ja madojen lämpötilojen seuraamiseen (epänormaali lämpötilan nousu voi olla merkki riittämättömästä voitelusta tai ylikuormituksesta).
Tärinäanalysaattorit havaitsevat epänormaalit tärinät (jotka voivat johtua akselin kohdistusvirheestä, vaihteiston kulumisesta tai laakerien vaurioista).

2. Yleiset vikatilat ja vianetsintämenetelmät
(1) Epänormaalia melua
Mahdollisia syitä: riittämätön voitelu, vaihteiston kuluminen, laakerivauriot, löysä asennus.
Vianetsintävaiheet:
Tarkista, onko voiteluöljyä riittävästi tai likainen ja vaihda se tarvittaessa.
Pura ja tarkasta kierukkapyörän hampaan pinta nähdäksesi, onko siinä hilseilyä tai kuoppia.
Pyöritä laakeria manuaalisesti varmistaaksesi, onko siinä tarttumista tai epänormaalia ääntä, ja vaihda se tarvittaessa.
Tarkista, ovatko liitospultit löysät ja kiristä ne uudelleen.
(2) Öljyvuoto
Mahdollisia syitä: tiivisteiden vanheneminen, kotelon halkeamat, öljytiivisteiden virheellinen asennus ja liiallinen öljytaso.
Vianetsintävaiheet:
Tarkista, ovatko öljytiivisteet, O-renkaat ja muut tiivisteet kovettuneet tai vaurioituneet, ja vaihda vialliset osat.
Tarkkaile, onko kotelossa halkeamia tai hiekkareikiä, ja korjaa tai vaihda kotelo tarvittaessa.
Varmista, että öljytaso ylittää kalibroinnin ylärajan ja säädä se kohtuulliselle alueelle.
(3) Lähtöakseli on jumissa tai pyörii huonosti
Mahdollisia syitä: liiallinen kuormitus, laakerivauriot, vieraan aineen pääsy koteloon ja akselivirhe.

Vianetsintävaiheet:
Tarkista, ylittääkö kuorma nimellisarvon ja säädä laitteen toimintaparametreja.
Pura ja tarkista, onko laakeri vaurioitunut ja vaihda viallinen laakeri.
Siivoa metalliroskat tai muut epäpuhtaudet laatikosta.
Kalibroi uudelleen moottorin ja supistimen akselin kohdistus (laserkohdistuslaite on suositeltava).

(4) Merkittävä tehon heikkeneminen (liian korkea lämpötilan nousu)
Mahdollisia syitä: kierukkavaihteen liiallinen kuluminen, huono voitelu, riittämätön lämmönpoisto, ylikuormitus.

Vianetsintävaiheet:
Tarkista hampaan pinnan kuluminen. Jos kuluminen ylittää 10 %, kierukkavaihdepari on vaihdettava.
Vaihda standardien mukainen voiteluöljy ja varmista, että öljykierto on esteetön.
Puhdista jäähdytyslevy tai asenna pakotettu jäähdytyslaite (kuten tuuletin).
Tarkista, vastaako todellinen kuormitus supistimen nimellistehoa.

(5) Epänormaalia tärinää
Mahdollisia syitä: akselin kohdistusvirhe, löysät ankkuripultit, huono hammaspyörän nivelöinti ja laakerien kuluminen.

Vianetsintävaiheet:
Käytä mittakelloa tai laserkohdistusinstrumenttia tulo-/lähtöakselin koaksiaalisuuden korjaamiseen.
Kiristä ankkuripultit ja tarkista, ovatko iskunvaimentimet vanhentuneet.
Tarkista kierukkavaihteen välys ja säädä se vakioalueelle.
Vaihda vaurioituneet laakerit tai vaihteiston osat.

3. Keskeisten komponenttien elämänhallinta
Kierukkavaihdepari: Tarkista säännöllisesti hampaan pinnan kuoppaisuus ja kuoriutuminen. Vaihda, kun kuluminen ylittää 10 % hampaan paksuudesta.
Laakerit: On suositeltavaa vaihtaa 20 000-30 000 käyttötunnin välein tai kun esiintyy epänormaalia ääntä.
Öljytiivisteet: Vaihda 1-2 vuoden välein, jolloin kierto lyhenee pölyisissä/kosteissa ympäristöissä.

4. Esimerkki ennakoivasta kunnossapitosuunnitelmasta
Päivittäin: Tarkista öljytaso, epänormaali ääni ja vuodot.
Kuukausittain: Kiristä pultit ja puhdista ulkoinen lämmönpoistorakenne.
Kuuden kuukauden välein: Öljytesti (viskositeetti, happoarvo, hiukkaset).
Vuosittain: Kattava purkaminen ja tarkastus, kuluvien osien vaihto (kuten tiivisteet, suodattimet).

5. Kehittynyt käytäntö käyttöiän pidentämiseksi
Kuorman optimointi: Vältä pitkäaikaista ylikuormitusta ja käytä inverttereitä käynnistysiskun vähentämiseksi.
Ympäristön hallinta: lisää suojakuoret (pöly- ja kosteustiivis) ja jäähdytystuulettimet korkeissa lämpötiloissa.
Tietoihin perustuva huolto: integroi IoT-anturit (lämpötila, tärinä, öljyn laatu) ennakoivan ylläpidon saavuttamiseksi.
