Mekaanisen voimansiirron maailmassa harvat laitteet tarjoavat saman yksinkertaisuuden, kompaktin ja vääntömomentin lisääntymisen yhdistelmän kuin kierukkavaihteen nopeuden alennus . Olitpa insinööriopiskelija, huoltoteknikko tai harrastaja rakentamassa ensimmäistä automatisoitua konettasi, tämän olennaisen komponentin ymmärtäminen auttaa sinua tekemään parempia suunnittelu- ja hankintapäätöksiä.

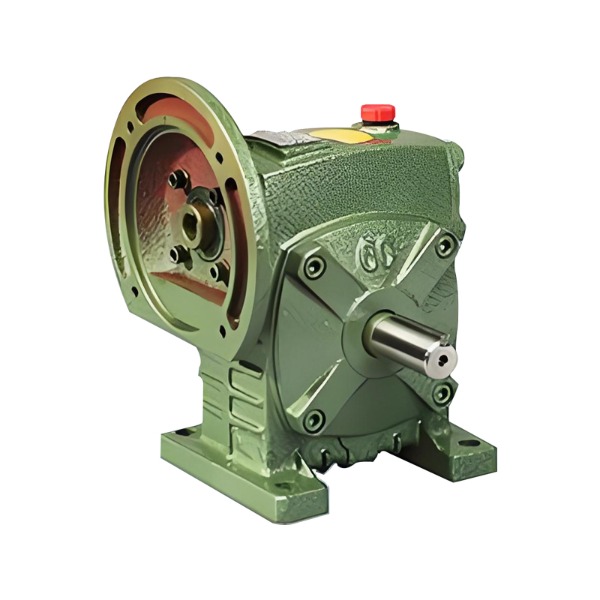

Kierukkavaihteen nopeudenrajoitin on mekaaninen laite, joka vähentää pyörimisnopeutta samalla kun lisää vääntömomenttia. Se koostuu kahdesta pääelementistä: matosta (joka näyttää ruuvilta) ja kierukkapyörästä (hammaspyöräinen hammaspyörä). Mato on käyttökomponentti; kierukkapyörä on käyttökomponentti.
Toisin kuin perinteiset hammaspyörät, joissa akselit ovat rinnakkain, kierukkavaihteen nopeudenrajoitin siirtää tyypillisesti liikkeen kohtisuorassa olevien, ei-leikkautuvien akselien välillä. Tämä suorakulmainen konfiguraatio säästää tilaa ja mahdollistaa kompaktin konemallin.
Toimintaperiaate on petollisen yksinkertainen. Kun mato pyörii, sen kierteiset kierteet työntyvät kierukkapyörän hampaita vasten. Koska madon lanka on pohjimmiltaan jatkuva, kalteva taso, joka on kiedottu sylinterin ympärille, jokainen madon täysi kierros siirtää matopyörää eteenpäin vain yhden hampaan (tai hampaan murto-osan) verran.
Tämä geometria luo korkean vähennyssuhteen yhdessä vaiheessa. Esimerkiksi jos matolla on yksi aloitus (yksi jatkuva lanka), yksi täysi kierros kierrettä siirtää matopyörää yhden hampaan verran. Jos pyörässä on 50 hammasta, ulostuloakseli pyörii 1/50 tulonopeudesta.
Tärkeimmät mekaaniset ominaisuudet:
Tärkeää: Kaikki matoasemat eivät ole itselukkiutuvia. Itselukittuva tila riippuu johtokulmasta ja kitkakertoimesta. Nyrkkisääntö: alle 5–6 asteen johtokulma tarjoaa yleensä itselukittuvan toiminnan.
Osien ymmärtäminen auttaa vianmäärityksessä ja valinnassa. Alla on yksinkertainen erittely:
| Komponentti | Toiminto |
|---|---|
| Mato (syöttö) | Karkaistu teräsakseli kierteillä; kytkeytyy moottoriin. |
| Kierukkapyörä (lähtö) | Pronssi- tai messinkivaihde, joka osuu matoon; vähentää nopeutta ja lisää vääntöä. |
| Asuminen | Sulkee vaihteiston, pitää voiteluaineen ja ylläpitää akselin kohdistusta. |
| Laakerit | Tukee tulo- ja lähtöakseleita vähentäen kitkaa ja kulumista. |
| Tiivisteet ja tiivisteet | Estä voiteluaineen vuotaminen ja pidä epäpuhtaudet poissa. |
| Voitelujärjestelmä | Yleensä öljykylpy tai pakkokierto; välttämätön lämmönpoistolle. |
Materiaalivalinta on harkittu: mato on kovaa terästä, kun taas pyörä on pehmeämpää pronssia. Tämä erilainen materiaalipari vähentää hankausta ja antaa pehmeämmän pyörän mukautua hieman matoan, mikä parantaa kosketusaluetta ja kuorman jakautumista.
Yksi kierukkavaihteen nopeudenrajoittimen tärkeimmistä ominaisuuksista on kyky saavuttaa korkea alennussuhde kompaktissa tilassa. Yksivaiheiset yksiköt tarjoavat yleensä suhteita 5:1 - 100:1. Kaksivaiheiset yksiköt voivat ylittää 1000:1.
Tämä suuri vähennys sisältää kuitenkin kompromissin: tehokkuuden. Koska mato liukuu pyörää vasten eikä vierii, kitkahäviöt ovat merkittäviä. Tyypillisiä tehokkuusalueita ovat:
Vertailun vuoksi voidaan todeta, että samankaltaisella välityssuhteella toimivalla vaihteistolla voi olla 95 % hyötysuhde, mutta se ei tarjoa itselukittuvaa tai samaa kompaktia suorakulmaista järjestelyä.
Insinöörit ja suunnittelijat valitsevat kierukkavaihteen nopeudenrajoittimet useiden konkreettisten etujen vuoksi:
Suuri vähennys yhdessä vaiheessa
Muut vaihteistotyypit tarvitsevat usein kaksi tai kolme vaihetta vastaamaan yhden matovaiheen vähennystä. Tämä vähentää osien lukumäärää, kokoonpanoaikaa ja laitteen kokonaiskokoa.
Suorakulmainen voimansiirto
Kun moottori on asennettava kohtisuoraan käytettävään akseliin nähden, kierukkavaihteen nopeudenrajoitin ratkaisee layout-ongelman ilman ylimääräisiä kartiohammaspyöriä tai monimutkaisia kiinnikkeitä.
Itselukittuva ominaisuus
Nostosovelluksissa (esim. hissit, tunkit, kuljettimen kaltevuus) itselukittuva ominaisuus estää pyörimisen taaksepäin, kun virta katkaistaan. Tämä toimii mekaanisena jarruna ja lisää turvallisuutta.
Hiljainen ja sujuva toiminta
Jatkuva liukukytkentä tuottaa vähemmän tärinää ja melua verrattuna joihinkin muihin vaihteistotyyppeihin, etenkin kohtalaisilla nopeuksilla.
Ylikuormituksen sietokyky
Pienet kohdistusvirheet tai hetkelliset ylikuormitukset ovat paremmin siedettyjä, koska kierukkapyörän materiaali (pronssi) voi deformoitua elastisesti ilman haurautta.
Mikään tekniikka ei ole täydellistä. Kierukkavaihteen nopeudenrajoittimella on useita rajoituksia, jotka on otettava huomioon järjestelmän suunnittelussa.
Alempi tehokkuus
Kuten mainittiin, kitka vähentää tehokkuutta, etenkin korkeammilla suhteilla. Tämä tarkoittaa, että enemmän energiaa menetetään lämmönä, mikä voi vaatia lisäjäähdytystä jatkuvassa käytössä.
Lämmöntuotanto
Liiallinen lämpö heikentää voiteluainetta ja voi vahingoittaa tiivisteitä tai aiheuttaa komponenttien lämpölaajenemista. Insinöörien on laskettava lämpötehon rajat, ei vain mekaanisia vääntömomenttirajoja.
Rajoitettu syöttönopeus
Suuret syöttönopeudet (yli 3000–4000 rpm) voivat johtaa ylikuumenemiseen ja nopeaan kulumiseen. Matonvähennyslaitteet soveltuvat parhaiten AC-, servo- tai hydraulimoottoreiden kohtalaisille tulonopeuksille.
Vastaisku
Vaikka kierukkakäyttöjä voidaan valmistaa pienellä välysasteella (tarkkuuslaadut), tavallisissa kaupallisissa yksiköissä on suurempi välys kuin korkealaatuisissa kanto- tai planeettavaihteistoissa. Tämä on tärkeää tarkassa paikannussovelluksissa, kuten CNC-kiertopöydissä.
Kohtaat kierukkavaihteita monissa arki- ja teollisuuskoneissa. Alla on yleisiä esimerkkejä ryhmiteltynä toiminnon mukaan.
| Sovellusalue | Tyypillinen käyttötapaus |
|---|---|
| Materiaalinkäsittely | Kuljetinhihnakäytöt, lavaajat, nostopöydät |
| Autoteollisuus | Sähkötoimiset ikkunannostimet, istuinsäätimet, ohjausjärjestelmät |
| Teollisuuden koneet | Sekoittimet, sekoittimet, indeksointipöydät, pakkauslaitteet |
| Nostolaitteet | Nostimet, vinssit, tunkit, saksinostimet |
| Maatalous | Viljaruuvit, rehusekoittimet, kastelujärjestelmät |
| Portit ja esteet | Puomiportit, liukuportit, pysäköintipuomit |
Kaikissa näissä esimerkeissä keskeinen vaatimus on yleensä suuri vääntömomentti alhaisella nopeudella, joskus itselukittuva vaatimus tai tilarajoitukset.
Oikean yksikön valinta koneellesi edellyttää muutakin kuin vain suhdetta ja vääntömomenttia. Noudata tätä loogista järjestystä:
Vaihe 1 – Määritä tulo- ja lähtövaatimukset
Vaihe 2 – Määritä palvelukerroin
Perustuu kuormitustyypin (tasainen, kohtalainen isku, voimakas isku) ja päivittäisten käyttötuntien mukaan. Kerro vaadittu vääntömomentti huoltokertoimella saadaksesi suunniteltu vääntömomentti.
Vaihe 3 – Tarkista suhde
Jaa tulonopeus lähtönopeudella. Valitse lähin saatavilla oleva vakiosuhde.
Vaihe 4 – Tarkista lämpökapasiteetti
Varmista, että vähennysventtiili pystyy haihduttamaan lämpöä ylittämättä sallittua lämpötilan nousua. Jos ei, harkitse suurempaa yksikköä, ulkoista jäähdytystä tai pakkovoitelua.
Vaihe 5 – Vahvista asennussuunta
Matonvähennyslaitteet täytetään usein öljyllä tietylle tasolle. Asennus ylösalaisin tai epätyypilliseen kulmaan voi vaatia erityisiä voitelumuutoksia.
Vaihe 6 – Tarkista itselukitusvaatimus
Jos taaksepäin ajamisen esto on kriittinen, varmista valmistajalta, että valittu etukulma ja kitka takaavat itselukittumisen kuormituksen ja käyttölämpötilan alaisena.
Oikea voitelu on tärkein yksittäinen tekijä kierukkavaihteen nopeudenrajoittimen pitkäikäisyyden kannalta. Liukukosketin synnyttää lämpö- ja leikkausjännitystä, jota tavalliset vaihteistoöljyt eivät välttämättä kestä.
Voiteluaineen valintaopas:
Huollon tarkistuslista:
Ongelmien merkkejä ovat: kotelon liiallinen lämpö (yli 93 °C), lisääntynyt tärinä tai voiteluaineen aiheuttama tumma palaneen haju.
Q1: Onko matovaihteiston nopeudenrajoitin käännettävissä?
V: Ei normaalisti. Useimpia vakioyksiköitä ei voi käyttää taaksepäin itselukittumisen vuoksi. Erityiset matalakitkaiset mallit (esim. rullalaakerit kierossa) voivat olla käännettäviä, mutta ne ovat harvinaisempia.
Q2: Miksi matopyörät on valmistettu pronssista?
V: Pronssilla on erinomaiset karkaistua terästä estävät ominaisuudet sekä hyvä mukautuvuus ja korroosionkestävyys. Alumiinipronssi tai fosforipronssi ovat tyypillisiä valintoja.
Q3: Voinko käyttää kierukkavaihteen nopeudenrajoitinta jatkuvaan käyttöön?
V: Kyllä, mutta sinun on laskettava lämpöluokitus. Valitse 24/7-käyttöä varten suurempi runkokoko kuin pelkkä mekaaninen vääntömomenttilaskelma ehdottaa, tai lisää pakkojäähdytys.
Kysymys 4: Mitä eroa on matovähennysventtiilillä ja planeettavähentimellä?
V: Planeettavähennys tarjoaa paremman hyötysuhteen ja pienemmän välyksen, mutta siitä puuttuu itselukittuminen ja se on yleensä kalliimpi suurilla alennussuhteilla. Matonvähennys on yksinkertaisempi, itselukittuva ja kompaktimpi suorakulmasovelluksiin.
Kierukkavaihteen nopeudenrajoitin on vankka, kompakti ja monipuolinen ratkaisu nopeuden vähentämiseen samalla kun vääntömomentti moninkertaistaa – varsinkin kun tarvitset suorakulmaista sijoittelua tai passiivista takaisinpysäytyssuojaa. Vaikka sen hyötysuhde on alhaisempi kuin joidenkin muiden vaihteistotyyppien, korkean yksivaiheisen alennusnopeuden, hiljaisen toiminnan ja luontaisen itselukittuvuuden edut tekevät siitä välttämättömän teollisuudessa materiaalinkäsittelystä autojärjestelmiin.
Kun valitset yksikköä, keskity kolmeen kriittiseen tekijään: alennussuhde, lämpökapasiteetti ja voitelutyyppi. Oikealla valinnalla ja huollolla laadukas matovaihteiston nopeudenrajoitin tarjoaa vuosien luotettavan palvelun.
