Yleisiä ongelmia matovaihteiston vaihteistoihin ja niiden korjaamiseen

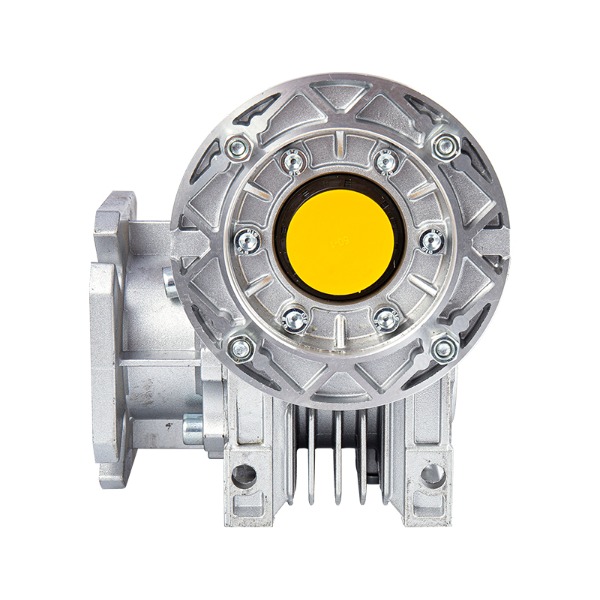

Kierukkavaihteiston vaihteisto järjestelmiä käytetään laajalti teollisuuskoneissa, kuljetinjärjestelmissä, hisseissä ja automaatiolaitteissa kompaktin rakenteensa, korkeiden alennussuhteensa ja hiljaisen toiminnan ansiosta. Kuitenkin, kuten mikä tahansa mekaaninen voimansiirtolaite, ne ovat alttiita tietyille vioille. Näiden yleisten ongelmien ymmärtäminen ja niiden ratkaiseminen voi parantaa merkittävästi luotettavuutta ja käyttöikää.

Matopyörän liiallinen kuluminen

Kierukkavaihteiston vaihteiston yleisin vika on pronssisen kierukkapyörän kiihtynyt kuluminen. Tämä johtuu liukukitkasta karkaistun teräsmadon ja pehmeämmän pronssipyörän välillä. Väärä voitelu, suuntausvirhe tai ylikuormitus lisää merkittävästi kulumisnopeutta.

Oireet:

• Lisääntynyt vastareaktio
• Meluisa toiminta (hionta tai vinkuminen)
• Metallipartikkeleita voiteluaineessa
• Alennettu vääntömomentti

Korjaukset:

• Vaihda kulunut kierukkapyörä ja tarkasta mato vaurioiden varalta.
• Käytä oikean viskositeetin ja tyyppistä voiteluainetta (yleensä EP-vaihteistoöljyjä tai synteettisiä).
• Varmista tulo- ja lähtöakselien oikea kohdistus.
• Vältä iskukuormituksia ja toistuvia käynnistyspysähdyksiä täydellä kuormituksella.

Ylikuumeneminen

Lämmöntuotanto on ominaista kierukkavaihteiston vaihteistolle liukuvan kosketuksen vuoksi. Liiallinen lämpötila (yli 80–90 °C) kuitenkin heikentää voiteluainetta, lisää kulumista ja voi aiheuttaa tiivisteen rikkoutumisen. Ylikuumeneminen johtuu usein korkeista ympäristön lämpötiloista, jatkuvasta käytöstä täydellä kuormalla tai riittämättömästä öljymäärästä.

Oireet:

• Kotelo on liian kuuma kosketukseen
• Öljyn haju tai värimuutos
• Öljyvuoto tiivisteiden ohi
• Vähentynyt tehokkuus

Korjaukset:

• Tarkista öljyn määrä ja lisää tarvittaessa.
• Vaihda korkealaatuiseen synteettiseen öljyyn, jolla on parempi lämpöstabiilisuus.
• Lisää ulkoiset jäähdytysrivat tai pakkotuuletin.
• Pienennä huoltokerrointa (pienempi syöttönopeus tai kuorma).

Provinkki: Jatkuvassa käytössä olevissa sovelluksissa öljyn lämpötilan valvonta yksinkertaisella termoparilla voi estää katastrofaalisen vian.

Öljyvuoto

Öljyvuotot ovat jatkuva häiriö matovaihteiston voimansiirtoyksiköissä. Yleisiä vuotokohtia ovat tulo-/lähtöakselitiivisteet, kotelon liitäntäpinnat ja tuuletusaukot. Vuoto ei vain hukkaa voiteluainetta, vaan päästää myös epäpuhtaudet sisään.

Oireet:

• Lätäköt vaihteiston alla
• Alhainen öljytaso lyhyen käytön jälkeen
• Näkyvää kosteutta tiivisteiden tai liitosten ympärillä

Korjaukset:

• Vaihda kuluneet akselitiivisteet – varmista, ettei akselin pinta ole uurrettu.
• Levitä anaerobista tiivisteainetta kotelon liitoksiin kokoamisen aikana.
• Puhdista tai vaihda tukkeutuneet tuulettimet paineen muodostumisen estämiseksi.
• Vältä ylitäyttöä; noudata valmistajan täyttötasoa.

Liiallinen tärinä ja melu

Vaikka kierukkavaihteiston vaihteisto toimii hiljaisemmin kuin kierre- tai kantovaihteistot, epätavallinen tärinä tai kolina viittaa ongelmiin. Syyt vaihtelevat laakerin rikkoutumisesta, kierukkaakselin kohdistusvirheestä tai hammaspyörän hampaiden vaurioitumisesta.

Oireet:

• Syklinen koputus tai jyrinä
• Näkyvä akselin värähtely
• Kiihtyvyysmittarin lukemat ylittävät normaalin perusviivan

Korjaukset:

• Tarkista kytkimen kohdistus moottorin ja vaihteiston tulon välillä.
• Tarkista laakerit kuoppa- tai häkkivaurioiden varalta; vaihda tarvittaessa.
• Varmista, että kierukkaakselin aksiaalivälys on ohjeiden mukainen (tyypillisesti 0,05–0,15 mm).
• Kiristä perustan pultit resonanssin poistamiseksi.

Ennenaikainen laakerin vika

Laakerit tukevat kierukka-akselia ja kierukkapyörän akselia. Kierukkavaihteiston voimansiirrossa kierukkaakselin painelaakerit kestävät suuria aksiaalikuormia. Riittämätön voitelu, likaantuminen tai esijännitysvirheet aiheuttavat varhaisen laakerin vian.

Oireet:

• Epätasaisuus käännettäessä syöttöakselia käsin
• Korkeataajuinen tärinä
• Metallista melua käytön aikana

Korjaukset:

• Vaihda saman tarkkuusluokan laakerit (esim. P6 tai P5).
• Käytä oikeaa esijännitystä – liika aiheuttaa ylikuumenemista; liian vähän saa leikkiä.
• Paranna voiteluaineen suodatusta >20 μm:n hiukkasten poistamiseksi.
• Varmista, että kotelon reiät eivät ole kuluneet tai epämuodostuneet.

Voiteluaineen saastuminen ja hajoaminen

Kierukkavaihteiston vaihteiston voiteluaineen käyttöikä on lyhyempi kuin muissa vaihdetyypeissä korkeampien käyttölämpötilojen ja liukumisen vuoksi. Veden sisäänpääsy, hapettuminen ja hiukkaskontaminaatio ovat yleisiä.

Oireet:

• Maitomainen tai samea öljy (vesi)
• Musta, palaneen haju (hapetus)
• Lietekertymiä kotelon sisäpuolelle

Korjaukset:

• Suorita öljynvaihdot säännöllisin väliajoin (tyypillisesti 2500–5000 tunnin välein).
• Käytä synteettisiä PAO- tai PAG-öljyjä, jotka on suunniteltu matokäyttöön.
• Asenna kuivausilmasuuttimet kosteuden pääsyn estämiseksi.
• Ota määräajoin öljynäytteitä laboratorioanalyysiä varten.

Vastaiskun kasvu ajan myötä

Kierukkavaihteiston voimansiirron alkuvälys on välttämätön öljykalvon muodostumiselle ja lämpölaajenemiselle. Liiallinen välys kuitenkin heikentää paikannustarkkuutta ja aiheuttaa iskukuormia. Asteittainen välyksen kasvu osoittaa kierukkapyörän hampaiden kulumista.

Oireet:

• Huono toistettavuus servosovelluksissa
• Kolina suunnanvaihdon aikana
• Löysäys tuntuu värähteleessään lähtöakselia

Korjaukset:

• Jaetuissa kierteissä säädä maton aksiaalista asentoa vähentääksesi välystä.
• Vaihda kierukkapyörä, jos hampaiden kuluminen ylittää 15 % alkuperäisestä paksuudesta.
• Ei-säädettävissä vaihteistoissa harkitse koko vaihdesarjan vaihtamista.
• Vältä toistuvia paluukuormitusjaksoja, jos tarkkuus on kriittinen.

Ennaltaehkäisevän huollon tarkistuslista matovaihteistoille

Käyttöiän maksimoimiseksi toteuta seuraava rutiini:

• Viikoittain: Silmämääräinen tarkastus vuotojen, epätavallisen melun ja kotelon lämpötilan varalta.
• Kuukausittain: Tarkista öljytaso ja lisää samantyyppistä voiteluainetta.
• Neljännesvuosittain: Näyteöljy saastumista varten; puhdas tuuletin.
• Vuosittain: Mittaa välys ja laakerin päätyvälys; vaihda öljy kunnosta riippumatta, jos käyttö on >80°C.
• 2 vuoden välein: Pura, puhdista, tarkista mato ja pyörän kosketuskuvio, vaihda tiivisteet.

Johtopäätös

Kierukkavaihteiston voimansiirtojärjestelmät ovat kestäviä ja luotettavia, kun niitä huolletaan oikein. Yleisimmät ongelmat – kuluminen, ylikuumeneminen, vuodot, tärinä, laakerivauriot, voiteluaineen heikkeneminen ja välys – voidaan ehkäistä valitsemalla oikea voiteluaine, suorittamalla säännölliset tarkastukset ja nopeat korjaukset. Ymmärtämällä perimmäiset syyt ja ottamalla käyttöön yllä kuvatut korjaukset, huoltotiimit voivat vähentää suunnittelemattomia seisokkeja 50 % tai enemmän ja pidentää vaihteiston käyttöikää merkittävästi. Tarkista aina alkuperäisen laitteen käsikirjasta tietyt toleranssit ja voiteluainelaadut ja muista: matokäytöissä lämpötila on paras terveyden indikaattori.
