Nykyaikaisissa teollisuusjärjestelmissä mekaanisella voimansiirrolla on keskeinen rooli vakaan ja tehokkaan toiminnan varmistamisessa. Eri voimansiirtolaitteiden joukossa matovaihteiston vähennysventtiili, joka tunnetaan myös nimellä a kierukkavaihteen nopeuden alennus - on tullut laajalti käyttöön, koska se pystyy tuottamaan suuren vääntömomentin pienillä nopeuksilla säilyttäen samalla kompaktin rakenteen. Tässä laitteessa yhdistyvät mato (samanlainen kuin ruuvi) ja kierukkapyörä (samanlainen kuin hammaspyörä) luoden ainutlaatuisen kytkentämenetelmän, joka mahdollistaa merkittävän nopeuden pienentämisen ja tasaisen tehonsiirron.

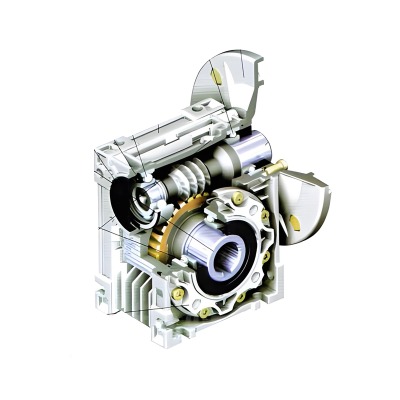

Kierukkavaihteen vähennyslaite on eräänlainen mekaaninen nopeudenrajoitin, joka käyttää kieroa (ruuvimaista akselia) ja kierukkapyörää tehon siirtämiseen. Mato osuu pyörään suorassa kulmassa, mikä mahdollistaa pyörimisliikkeen hidastumisen samalla kun vääntömomentti kasvaa merkittävästi. Tämä ainutlaatuinen kytkentämenetelmä tekee kierukkavaihteista erityisen hyödyllisiä tilanteissa, joissa vaaditaan kompaktia rakennetta, hidasta tehoa ja suurta vääntömomentin siirtoa.
Toisin kuin muut vaihteistotyypit, kierukan nopeudenrajoittimet ovat tunnettuja itselukkiutuvista ominaisuuksistaan, mikä tarkoittaa, että tietyissä malleissa mato voi ajaa pyörää, mutta pyörä ei voi ajaa matoa. Tämä ominaisuus on erittäin hyödyllinen sovelluksissa, kuten nosto-, nosto- ja kuljetinjärjestelmissä, joissa tahaton peruutusliike on vältettävä.
Verrattuna muihin vaihteiden alennustekniikoihin, kierukkavaihteet erottuvat rakenteensa yksinkertaisuudesta ja käyttömahdollisuuksien monipuolisuudesta. Niitä käytetään laajalti automaatiolaitteissa, materiaalinkäsittelyjärjestelmissä, maatalouskoneissa ja raskaiden nostolaitteiden luotettavuuden ja kompaktin muodon ansiosta.
| Vähentimen tyyppi | Lähetysmenetelmä | Yleiset sovellukset | Tärkeimmät ominaisuudet |
|---|---|---|---|
| Kierukkavaihteen vähennyslaite | Worm Wheel | Nostolaitteet, kuljettimet, teollisuuskoneet | Suuri vääntömomentti, alhainen nopeus, kompakti rakenne |
| Helical Gear Reduktor | Kierrevaihteet | Voimalaitteet, yleiskoneet | Korkea hyötysuhde, alhainen melu |
| Planetaarinen vaihteiston vähennyslaite | Planeettavaihteisto | Robotiikka, tarkkuuslaitteet | Suuri tarkkuus, pieni koko |
Kierukkavaihteen vähennysventtiilistä ja sen muunnelmasta, kierukkavaihteen nopeudenrajoittimesta, on tullut välttämättömiä monilla teollisuudenaloilla. Niiden kyky yhdistää kompakti rakenne korkeaan vääntömomenttitehoon tekee niistä ihanteellisia tehtäviin, jotka vaativat sekä luotettavuutta että tehokkuutta. Kuljettimista nostolaitteisiin, kierukkavaihteet tukevat lukuisia aloja, joilla mekaaninen vakaus on etusijalla.
Yksi yleisimmistä käyttökohteista on kuljetin- ja materiaalinkäsittelyjärjestelmissä, joissa tasainen, jatkuva liike on välttämätöntä. Kompaktin rakenteen ansiosta nämä supistimet mahtuvat rajallisiin tiloihin, kun taas niiden vääntömomenttiominaisuudet takaavat vakaan tavaroiden kuljetuksen ilman liukumista.
Maatalouskoneissa kierukkavaihteita käytetään hallitsemaan tehtäviä, kuten maanmuokkausta, siementen käsittelyä ja sadon kuljetusta. Niiden kestävyys auttaa laitteita kestämään ankaria ulkoilmaolosuhteita, kuten pölyä ja mutaa.
Ne ovat tärkeitä myös automaatiolaitteistoissa, joissa vaaditaan tarkkaa liikkeen ohjausta. Integroidutpa robottikäsivarsiin tai valmistusjärjestelmiin, kierukkavaihteen nopeudenrajoittimet mahdollistavat tarkan paikantamisen minimaalisella melulla.
Nosto- ja nostosovelluksissa kierukkavaihteiden supistimet ovat turvallisuuskriittinen rooli. Niiden itselukittuva ominaisuus estää taaksepäin liikkeen ja varmistaa, että raskaat kuormat pysyvät turvassa, vaikka moottori pysähtyisi odottamatta.
| Sovellusskenaario | Suositeltu pienennystyyppi | Tärkeimmät huomiot |
|---|---|---|
| Kuljetinjärjestelmät | Kierukkavaihteen nopeudenrajoitin | Jatkuva toiminta, vakaus |
| Maatalouskoneet | Kompakti matovaihteiston vähennyslaite | Pölytiivis, mudanpitävä kestävyys |
| Automaatiolaitteet | Kierukkavaihdemoottori | Tarkka ohjaus, alhainen melutaso |
| Nosto ja nosto | Korkean vääntömomentin kierukkavaihteen alennus | Kuorman varmistus, itselukittuva turva |
Kierukkavaihteen ja kierukkavaihteen nopeudenrajoittimen laaja käyttö ei johdu pelkästään niiden monipuolisuudesta, vaan myös niiden erityisistä teknisistä eduista. Nämä laitteet tarjoavat tasapainon kompaktin, tehon ja luotettavuuden välillä, mikä tekee niistä välttämättömiä erilaisissa teollisissa sovelluksissa.
Yksi kierukkavaihteiden vähennyslaitteiden merkittävimmistä eduista on niiden kyky tuottaa korkea vääntömomentti myös alhaisilla nopeuksilla. Tämä on keskeinen ominaisuus sovelluksissa, kuten raskaassa nostossa ja kuljettimissa, joissa tarvitaan vakaata voimaa kuormien siirtämiseen tai pitämiseen. Muuntamalla nopeuden vääntömomentiksi kierukkavaihteisto varmistaa tasaisen ja tehokkaan liikkeen ilman äkillisiä nykäyksiä tai epävakautta.
Oikean kulman kierukkavaihteiston rakenne mahdollistaa tehokkaan voimansiirron ahtaissa tiloissa. Toisin kuin rinnakkaisakseliset supistimet, kierukkavaihteiden nopeudenrajoittimet antavat insinöörit suunnitella kompakteja koneistoja suorituskyvystä tinkimättä. Tämä on erityisen arvokasta automaatio- ja kuljetinjärjestelmissä, joissa tilan tehokkuus vaikuttaa suoraan tuottavuuteen.
Melunhallinta on toinen matovaihteistotekniikan etu. Madon ja kierukkapyörän välisen liukuvan kosketuksen ansiosta vaihteisto tuottaa vähemmän tärinää ja alhaisempaa melutasoa verrattuna muuntyyppisiin vaimentimiin. Robotiikan, elintarvikejalostuksen tai laboratorioautomaation kaltaisilla aloilla, joilla hiljaista toimintaa vaaditaan, tästä ominaisuudesta tulee keskeinen etu.
Monissa kierukkavaihteistoissa on itselukittuva mekanismi, joka estää kierukkapyörän taaksepäin ajamisen. Tämä lisää turvallisuutta nosto- ja nostosovelluksissa, joissa päinvastainen liike voi aiheuttaa riskin.
Vaikka kierukkavaihteiden supistimet ovat liukukitkan vuoksi yleensä heikompia kuin kierrevaihteistoilla, materiaalien, voitelumenetelmien ja tarkkuusvalmistuksen edistyminen ovat parantaneet niiden suorituskykyä. Tietyissä sovelluksissa tehokkuus-turvallisuussuhde tekee niistä silti sopivimman valinnan.
Vaikka kierukkavaihde- ja nopeudenrajoittimet ovat kestäviä ja luotettavia, niiden suorituskyky ja käyttöikä riippuvat suuresti asianmukaisesta toiminnasta ja huollosta. Väärä käyttö tai laiminlyönti voi johtaa ennenaikaiseen kulumiseen, ylikuumenemiseen tai jopa mekaaniseen vikaan. Tehokkuuden ja pitkäikäisyyden maksimoimiseksi on aina noudatettava useita varotoimia.
Voitelu on kriittisin tekijä sujuvan toiminnan ylläpitämisessä. Mato ja matopyörä toimivat liukuvan kosketuksen kautta, mikä synnyttää kitkaa ja lämpöä. Oikean vaihteistoöljyn käyttö vähentää kulumista ja varmistaa vakaan suorituskyvyn. Öljy on vaihdettava säännöllisesti pölyn, kosteuden tai metallihiukkasten aiheuttaman saastumisen estämiseksi.
Virheellinen kohdistus asennuksen aikana voi johtaa epätasaiseen kulumiseen ja melun lisääntymiseen. Asennus tulee tehdä vakaalle, tärinättömälle alustalle, ja kytkimien kohdistus tulee tarkistaa. Laippakiinnityksellä tai suoralla kytkimellä voidaan parantaa tarkkuutta.
Jokaisella kierukkavaihteen nopeudenrajoittimella on nimellinen vääntömomenttikapasiteetti. Jatkuva käyttö tämän rajan yläpuolella nopeuttaa kulumista ja voi vahingoittaa matoa tai pyörää. Kuormitustasojen valvonta ja ylikuormitussuojajärjestelmien integrointi takaavat turvallisen toiminnan.
Koska liukuliike tuottaa lämpöä, pitkä käyttö suurilla nopeuksilla tai raskailla kuormilla voi nostaa lämpötilaa merkittävästi. Riittävä ilmanvaihto, jäähdytyslaitteet tai jäähdytyslevyt tulee harkita vaativissa sovelluksissa.
Ongelmien, kuten epänormaalin melun, tärinän tai öljyvuotojen varhainen havaitseminen voi estää kalliita seisokkeja. Suunnitellut tarkastukset auttavat tunnistamaan ongelmat ennen kuin ne eskaloituvat.
| Huoltotehtävä | Suositeltu intervalli | Tärkeimmät huomautukset |
|---|---|---|
| Voiteluaineen vaihto | 1000 käyttötunnin välein | Käytä erikoistunutta vaihteistoöljyä; välttää saastumista |
| Tiivisteen tarkastus | Neljännesvuosittain | Estä öljyvuoto, ylläpidä tehokkuutta |
| Kuorman valvonta | Jatkuva | Varmista, että vääntömomentti pysyy nimelliskapasiteetin sisällä |
| Melun ja tärinän tarkistus | 6 kuukauden välein | Havaitse kohdistusvirhe tai kuluminen ajoissa |
| Lämpötilan seuranta | Käytön aikana | Estä ylikuumeneminen ja pidennä käyttöikää |
Oikean kierukkavaihteen tai nopeudenrajoittimen valitseminen on kriittinen vaihe koneen tehokkaan ja turvallisen toiminnan varmistamiseksi. Koska jokaisella teollisella sovelluksella on ainutlaatuiset vaatimukset, vähennysventtiili on sovitettava huolellisesti laitteen kuormitukseen, nopeuteen ja ympäristöolosuhteisiin.
Ensimmäinen askel on määrittää koneen vääntömomentin tarve. Nosto- tai raskaisiin laitteisiin tarvitaan suuren vääntömomentin kierukkavaihteen alennus. Supistimen alimitoitus aiheuttaa ennenaikaista kulumista, kun taas ylimitoitus voi aiheuttaa tarpeettomia kustannuksia.
Alennussuhde määrittää, kuinka paljon tulonopeutta vähennetään lähdössä. Kierukkavaihteet tarjoavat laajan valikoiman suhteita, tyypillisesti 5:1 - 100:1, joten ne sopivat kuljettimiin, automaatiojärjestelmiin ja tarkkoihin ohjauslaitteisiin.
Asennuksen valinta riippuu koneen asettelusta. Vaihtoehtoja ovat alustaasennus, laippakiinnitys ja suora kytkentä. Kompakteissa automaatiojärjestelmissä laippakiinnitys tarjoaa usein suuremman tarkkuuden ja tilantehokkuuden.
Laboratorioissa, elintarvikejalostuksessa tai robotiikassa käytettäessä hiljaiset matovaihteistomoottorit ovat välttämättömiä. Ulkotiloissa, kuten maataloudessa, pöly- ja mudatiivis rakenne suosii pitkän käyttöiän takaamiseksi.
Jotkut teollisuusasennukset vaativat erityisiä akselimittoja, kotelon materiaaleja tai tiivisteitä. Mukautettuja kokoonpanoja tulee harkita, kun vakiomallit eivät täysin täytä toiminnallisia vaatimuksia.
| Parametri | Tyypillinen alue | Keskeiset vaikuttavat tekijät |
|---|---|---|
| Lähtömomentti (Nm) | 50-5000 | Laitteen kuormitus ja käyttömäärä |
| Vähennyssuhde | 5:1 – 100:1 | Vaadittu nopeuden säätö |
| Asennusmenetelmä | Jalusta, laippa, suora asennus | Tilarajoitteet ja tarkkuustarpeet |
| Melutaso | < 65 dB | Sovellusympäristön vaatimukset |
| Käyttöikä | 10 000 tuntia (varovasti) | Voitelu, kuormitusolosuhteet, jäähdytys |
Teollinen maisema kehittyy nopeasti, ja kierukkavaihteiden vähennyslaitteiden rooli laajenee edelleen vastauksena uusiin teknologisiin vaatimuksiin. Vaikka nämä laitteet ovat jo vakiintuneet suuren vääntömomentin ja kompaktin rakenteensa vuoksi, tulevan kehityksen odotetaan parantavan niiden tehokkuutta, mukautumiskykyä ja pitkäikäisyyttä. Useat keskeiset trendit muokkaavat seuraavan sukupolven kierukkavaihteiden nopeudenrajoittimia.
Perinteisesti kierukkavaihteita on pidetty vähemmän tehokkaina kuin kierre- tai planeettavaihtoehtoja liukukitkan vuoksi. Vaihteiston geometrian, pinnan viimeistelyn ja voitelutekniikan edistysaskeleet auttavat kuitenkin minimoimaan energiahäviöitä. Optimoimalla hampaiden profiileja ja vähentämällä kitkavastusta valmistajat saavuttavat suuremman kierukkavaihteiston tehokkuuden, mikä tekee niistä houkuttelevampia energiatietoisille teollisuudenaloille.
Teollisuuden omaksuessa digitaalisen muutoksen, älykkäät kierukkavaihteet, joissa on integroidut anturit, ovat tulossa mahdollisuudeksi. Nämä anturit valvovat parametreja, kuten lämpötilaa, tärinää ja kuormitusta, reaaliajassa ja välittävät tietoja ennakoiviin huoltojärjestelmiin. Tämä älykäs valvonta vähentää odottamattomia seisokkeja ja varmistaa turvallisen toiminnan erityisesti automaatiossa ja raskaissa nostosovelluksissa.
Innovatiivisten materiaalien käyttö ohjaa myös kierukkavaihteiden vähennyslaitteiden tulevaisuutta. Erikoismetalliseokset, komposiittikotelot ja kulutusta kestävät pinnoitteet lisäävät kestävyyttä ja vähentävät huoltotiheyttä. Kevyitä materiaaleja tutkitaan kompakteja koneita varten lujuudesta tinkimättä.
Melun vähentäminen on edelleen prioriteetti erityisesti robotiikassa, laboratorioissa ja lääketieteellisissä laitteissa. Uusien teknisten lähestymistapojen parantamiseksi kierukkavaihteen vaimentimen melun vähentämiseksi odotetaan takaavan hiljaisemman toiminnan säilyttäen samalla vääntömomentin suorituskyvyn.
Tulevaisuudessa kierukkavaihteiden nopeudenrajoittimissa on todennäköisesti enemmän modulaarista rakennetta, jolloin käyttäjät voivat mukauttaa suhteita, asennusmenetelmiä ja kotelon materiaaleja. Tämä joustavuus varmistaa yhteensopivuuden useiden sovellusten ja teollisuudenalojen kanssa.
Kierukkavaihde ja sen muunnelma, kierukkavaihteen nopeudenrajoitin, ovat edelleen välttämättömiä komponentteja nykyaikaisissa teollisuuskoneissa. Niiden kyky tuottaa suuri vääntömomentti, kompakti rakenne, alhainen melutaso ja luotettavat turvaominaisuudet takaavat, että niillä on kriittinen rooli kuljettimista ja maatalouslaitteista automaatiojärjestelmiin ja raskaisiin nostolaitteisiin.
Samaan aikaan nämä laitteet vaativat huolellista huomiota asennuksen tarkkuuteen, voitelun hallintaan, kuormituksen valvontaan ja säännölliseen huoltoon. Noudattamalla suositeltuja varotoimia käyttäjät voivat merkittävästi pidentää laitteiden käyttöikää, vähentää seisokkeja ja maksimoida kokonaistehokkuuden.
